I flyvekontrolsystemer og højtryksbrændstofmanifolder er rørene blandt de mest sårbare komponenter. For ingeniører og indkøbsledere er nøglespørgsmålene ved valg af sømløse legeringsrørInconel 625 (UNS N06625)er:
Vægtykkelse excentricitet:Dårlig koncentricitet (ujævn vægtykkelse) skaber "svage pletter", der kan blive et udgangspunkt for fejl. Ved høje hydrauliske cirkulationstryk (3000-5000 PSI) kan disse svage punkter få rør til at briste, med katastrofale konsekvenser.
Manglende certificering:Materialer, der ikke opfylder standarderneASTM B444 Klasse 1, kan føre til for tidlig træthedsfejl i områder med høje vibrationer.
IGnee Alloyvi eliminerer disse risici. Vores legeringsrørInconel 625Forseglinger i luft- og rumfartskvalitet er omhyggeligt konstrueret for at sikre absolut forsegling.
Klik for at få et pristilbud på Inconel 625 produkter
Inconel 625 Grade 1 hydraulisk slange, der er i overensstemmelse med ASTM B444
Inconel 625 Grade 1 hydraulisk slange, der er i overensstemmelse med ASTM B444
ASTM B444 Grade 1 Inconel 625 (UNS N06625) legeringsrør er en højkvalitets udglødet nikkel-chrom-molybdænlegering, der er meget udbredt i rumfartsindustrien. Det giver fremragende modstandsdygtighed over for højtryksvæsker, pitting og spændingskorrosionsrevner uden behov for yderligere varmebehandling.
Hvad er forskellen mellem Inconel 625 Grade 1 og Grade 2?
Inconel 625 grade 1 og 2 legeringer har samme kemiske sammensætning, men adskiller sig i varmebehandlings- og produktionsteknologier. Klasse 1-legeringer udglødes ved lavere temperaturer for at opnå maksimal styrke ved stuetemperaturer eller lave temperaturer; mens klasse 2-legeringer varmebehandles ved højere temperaturer for at forhindre krybning ved høje temperaturer.
1. Produktoversigt: ASTM B444 Inconel 625 Grade 1 Aviation Hydraulic Pipe
| Parameter | Beskrivelse |
|---|---|
| Materiale | Inconel 625 (UNS N06625) |
| Specifikation | ASTM B444 / ASME SB444 |
| Grad | Grade 1 (udglødet) – anbefales til flys hydrauliske systemer |
| Produktform | Sømløst rør |
| Materiale type | Deformerbar nikkel korrosionsbestandig superlegering |
| Hærdningsmekanisme | Solid opløsning styrkelse(Mo+Nb) |
| Typiske luftfartsapplikationer | Luftfartshydraulikledninger, brændstofsystemer, motorkontrolledninger, hydraulik til landingsstel |
| Maksimal driftstemperatur (under belastning) | ~600 grader |
| Maksimalt arbejdstryk | Op til 5000 psi (345 bar) afhængig af størrelse |
| Leveringsstatus | Opløsningsudglødning – ikke hærdet ved ældning |
2. Inconel Alloy Aviation Hydraulic Tubes 625 - Kemisk sammensætning (vægt-%)
| Element | Indhold (%) | ASTM B444 krav | Funktion i luftfartshydraulik |
|---|---|---|---|
| Nikkel (Ni) | Større end eller lig med 58,0 (basis) | Større end eller lig med 58,0 | Matrix element; Giver korrosionsbestandighed og høj temperatur stabilitet |
| Chrom (Cr) | 20.0 – 23.0 | 20.0 – 23.0 | Modstandsdygtighed over for oxidation og korrosion; beskytter mod nedbrydning af hydraulisk væske |
| Molybdæn (Mo) | 8,0 – 10,0 | 8,0 – 10,0 | Nøgleelement– giver modstand mod pitting; nødvendig for beskyttelse mod klorider |
| Niobium (Nb) | 3.15 – 4.15 | 3.15 – 4.15 | Styrkelse af fast opløsning; øger krybemodstanden |
| Jern (Fe) | Mindre end eller lig med 5,0 | Mindre end eller lig med 5,0 | Restelement |
| Titanium (Ti) | Mindre end eller lig med 0,40 | Mindre end eller lig med 0,40 | Yderligere styrkelse |
| Aluminium (Al) | Mindre end eller lig med 0,40 | Mindre end eller lig med 0,40 | Yderligere styrkelse |
| Kulstof (C) | Mindre end eller lig med 0,10 | Mindre end eller lig med 0,10 | Lavt kulstofindhold for svejsbarhed og korrosionsbestandighed |
| Mangan (Mn) | Mindre end eller lig med 0,50 | Mindre end eller lig med 0,50 | Deoxidationsmiddel |
| Silicium (Si) | Mindre end eller lig med 0,50 | Mindre end eller lig med 0,50 | Deoxidationsmiddel |
| Fosfor (P) | Mindre end eller lig med 0,015 | Mindre end eller lig med 0,015 | Giver viskositet |
| Svovl (S) | Mindre end eller lig med 0,015 | Mindre end eller lig med 0,015 | Giver varm bearbejdelighed |
| Kobolt (Co) | Mindre end eller lig med 1,0 | Mindre end eller lig med 1,0 | Restelement |
| Kobber (Cu) | Mindre end eller lig med 0,07 | - | Lavt kobberindhold for kompatibilitet med hydrauliske væsker |
3. Mekaniske egenskaber for luftfartshydraulikrør ASTM B444 UNS N06625
| Ejendom | ASTM B444 krav | Typisk værdi | Test standard |
|---|---|---|---|
| Trækstyrke | Større end eller lig med 830 MPa (120 ksi) | 900 – 950 MPa | ASTM E8/AMS 2370 |
| Udbyttestyrke (0,2 % forskydning) | Større end eller lig med 415 MPa (60 ksi) | 450 – 500 MPa | ASTM E8/AMS 2370 |
| Forlængelse ved brud | Større end eller lig med 30 % | 35 – 45 % | ASTM E8/AMS 2370 |
| Relativ indsnævring | Større end eller lig med 40 % | 50 – 60 % | ASTM E8 |
| Hårdhed (Rockwell B) | Mindre end eller lig med 96 HRB | 90 – 95 HRB | ASTM E18 |
| Elasticitetsmodul | ~207 GPa (30,0 × 10⁶ psi) | - | ASTM E111 |
| Poissons forhold | 0,29 – 0,30 | - | - |
| Slagstyrke (Charpy V--formet snit, k.t.) | I henhold til specifikation | Større end eller lig med 60 J (typisk) | ASTM E23 |
Klik for at downloade Inconel 625 PDF-filen nu.
4. Typiske arbejdstryk for ASTM B444 Inconel 625 hydrauliske slanger
| OD (tommer) | Vægtykkelse (tommer) | Arbejdstryk (psi) | Sprængtryk (psi) | Sikkerhedsfaktor |
|---|---|---|---|---|
| 0.250 | 0.035 | 11 000 | 22 000 | 2.0 |
| 0.250 | 0.049 | 16 000 | 32 000 | 2.0 |
| 0.375 | 0.042 | 12 500 | 25 000 | 2.0 |
| 0.375 | 0.065 | 20 000 | 40 000 | 2.0 |
5. ASTM B444 Inconel 625 rørdimensioner
Standardstørrelser til luftfartshydraulikrør
| OD (tommer) | OD (mm) | Vægtykkelse (tommer) | Vægtykkelse (mm) | Arbejdstryk (psi) | Typisk luftfartsanvendelse |
|---|---|---|---|---|---|
| 0.125 | 3.18 | 0.020 | 0.51 | 8 500 | Instrumentering, kontrolledninger |
| 0.188 | 4.78 | 0.028 | 0.71 | 9 500 | Små hydrauliske ledninger |
| 0.250 | 6.35 | 0.035 | 0.89 | 11 000 | Hydrauliske hovedledninger |
| 0.250 | 6.35 | 0.049 | 1.24 | 16 000 | Højtrykshydraulik |
| 0.313 | 7.95 | 0.035 | 0.89 | 9 000 | Motorstyringsledninger |
| 0.375 | 9.53 | 0.042 | 1.07 | 12 500 | Hydrauliske hovedledninger |
| 0.375 | 9.53 | 0.065 | 1.65 | 20 000 | Hovedhøjtryksledninger |
| 0.500 | 12.70 | 0.049 | 1.24 | 13 500 | Chassis hydraulik |
| 0.500 | 12.70 | 0.065 | 1.65 | 18 500 | Tung hydraulik |
| 0.625 | 15.88 | 0.065 | 1.65 | 15 000 | Store hydrauliske systemer |
Dimensionstolerancer (luftfartskvalitet)
| Parameter | Rækkevidde | Luftfartsgodkendelse |
|---|---|---|
| ND (mindre end eller lig med 6,35 mm) | - | ±0,025 – ±0,050 mm |
| OD (6,35 – 12,70 mm) | - | ±0,050 – ±0,075 mm |
| OD (12,70 – 25,40 mm) | - | ±0,075 – ±0,100 mm |
| Vægtykkelse | Alle | ±5 % – ±8 % |
| Længde | Op til 15 000 mm | ±1 mm |
| Ovalitet af ND | - | Mindre end eller lig med 0,5 % af ND |
| Vægkoncentricitet | - | Mindre end eller lig med 8 % af vægtykkelsen |
| Ligefremhed | - | Mindre end eller lig med 0,5 mm/m |
Kontakt os for at bestille Inconel 625-produkter, der passer til dine projektmål
6. Ikke-destruktiv test (NDT) af Inconel 625 flyhydraulikrør iht. ASTM B444
| Kontrolmetode | Krav | Standard | Acceptkriterier |
|---|---|---|---|
| Hvirvelstrømstest (ET) | 100% | ASTM E426 | Ingen meningsfulde indikationer |
| Ultralydstest (UT) | 100 % (vægtykkelse større end eller lig med 0,5 mm) | ASTM E213 | Ingen fejl, der overstiger 5 % af vægtykkelsen |
| Hydrostatisk test | 100% | ASTM B444 | 1,5 × arbejdstryk, ingen lækage |
| Helium lækage test | Efter specifikation (missionskritiske systemer) | ASTM E498 | Mindre end eller lig med 1 × 10⁻⁷ standard cm³/sek |
| Endoskopisk kontrol | 100% (små diametre) | - | Glat, ren indvendig overflade |
| Visuel inspektion | 100 % (forstørrelse 10–30×) | ASTM E543 | Ingen overfladefejl |
7.Typiske anvendelser for ASTM B444 Inconel 625 Grade 1 Aviation Hydraulic Pipe
| Anvendelse | Arbejdspres | Rørstørrelse | Nøglekrav |
|---|---|---|---|
| Hydrauliske hovedledninger | 3 000 – 5 000 psi | 0,375" × 0,042" | Høj styrke, tæthed |
| Chassis hydraulik | 3 000 – 5 000 psi | 0,500" × 0,049" | Højt tryk, stødbelastninger |
| Motorstyringsledninger | 1 000 – 3 000 psi | 0,250" × 0,035" | Vibrationsmodstand |
| Bremseledninger | 3 000 – 5 000 psi | 0,188" × 0,028" | Højt tryk, pålidelighed |
| Forhjulsstyringskontrol | 3 000 – 5 000 psi | 0,250" × 0,035" | Cykliske belastninger |
| Klapdrev | 3 000 – 5 000 psi | 0,375" × 0,042" | Højt flow, tryk |
| Styr-målelinjer | 500 – 1 500 psi | 0,125" × 0,020" | Præcision, renhed |
8. Gnee Alloy Inconel 625-rør gennemgår 100 % ikke-destruktiv test.
Som en betroet leverandør forstår vi, at der ikke er plads til fejl inden for luftfart. Hver meter af vores rør kontrolleres ved hjælp af:
✅️Ultralydstest (UT):scanning for tilstedeværelsen af indre hulrum, indeslutninger og langsgående revner.
✅️Hvirvelstrømstest (EC):kontrol af integriteten af overfladen og det underliggende lag for at opnå et fejlfrit resultat.

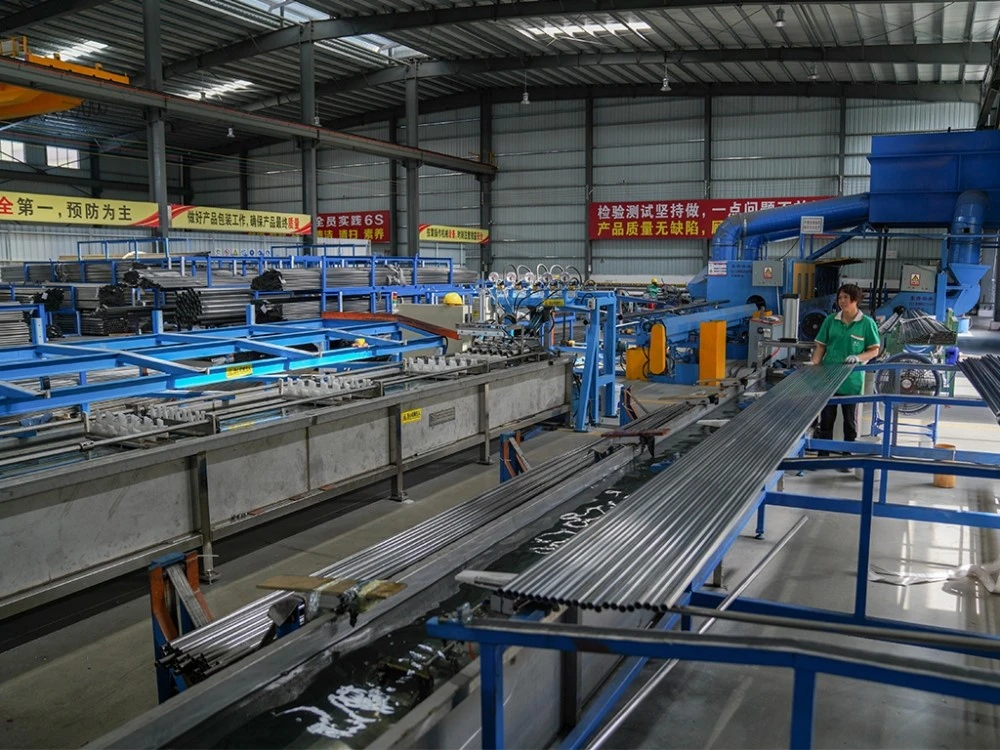

✅️Hydrostatisk test:Dokumenteret evne til at modstå maksimale systemtryk uden deformation eller lækage.
✅️MTC 3.1 sporbarhed:Fuld EN 10204-dokumentation er inkluderet for at understøtte smeltekemisk analyse og mekanisk kompatibilitet.
Gnee Alloy Produktemballage
Alle produkter i rustfrit stål:
✅️Pakket i træpaller eller æsker
✅️Belagt med fugttæt film
✅️Mærket med varenummer, standard og størrelse
✅️Leveres over hele verden med sø-, luft- eller ekspres-
Gnee Alloy 625 Pakning
Gnee legeringsproduktion og produkttestudstyr
Kontakt os nu for at finde ud af den seneste eksportpris på Inconel 625 legering i 2026
FAQ
Q1: Hvad er forskellen mellem klasse 1 og klasse 2 hydraulikrør?
OM:Klasse 1 (glødede) rør foretrækkes til hydrauliske og højtrykssystemer ved temperaturer under 600 grader, fordi de har højere trækstyrke ved stuetemperatur og overlegen træthedsmodstand. Klasse 2 rør er designet specielt til krybning ved høje temperaturer over 650 grader.
Q2: Hvordan beskytter du den indre diameter under international transport?
OM:Alle vores let udglødede (BA) rør er forseglet med specielle plastikpropper og pakket i forstærkede vandtætte trækasser for at sikre, at ID forbliver fri for forurening indtil installation.
Q3: Kan disse rør bruges til at transportere brint (H2) under højt tryk?
OM:Uden tvivl. Inconel 625-legering har enestående modstandsdygtighed over for brintskørhed på grund af dens stabile austenitiske matrix, der giver fremragende strukturel integritet til brintbrændstofledninger.
Spørgsmål 4: Tilbyder du mængderabatter for programmer til vedligeholdelse af luftfartsoperationer (MRO)?
OM:Ja. Som en direkte producent understøtter vi langsigtede vedligeholdelses- og reparationskontrakter samt kontrakter om originaludstyrsproducenter, og tilbyder differentieret engrospriser og prioriteret lagerreservation.
